已有研究级荧光显微镜、预算有限？在相机口加装 Clarity，获得光学切片

许多实验室已经有一台配置齐全的徕卡（Leica）、尼康（Nikon）、奥林巴斯（Olympus，现 Evident）或蔡司（Zeiss）荧光显微镜，缺的只是去除焦外模糊的光学切片能力。Clarity 是一台转盘共聚焦升级模块：通过标准 C 接口安装在正置或倒置显微镜左侧或右侧的相机口上，沿用原有机架、物镜与载物台，把宽场荧光显微镜升级为转盘共聚焦系统。

升级要点

  • 不换显微镜：在相机口加装，配有适配各主要厂商历史机型与新机型的耦合件和垫圈。
  • 免激光：采用 Aurox 专利结构光照（孔径相关）转盘，面向 LED 与金属卤化物光源设计，不需要激光；如有需要，也可经扩束器接入激光光源。
  • 宽场与共聚焦同时成像：宽场图像与共聚焦图像可同时获取，无需机械切换；也可选择将转盘完全移出光路的宽场旁路模式。
  • 切片可调：三档栅格密度对应不同切片强度，使用 1.4 NA 油镜时最薄可达 0.6 μm（FWHM）。
  • 紧凑：308 × 226 × 135 mm，重 6 kg；最高 50 fps，高速版（HS）配合兼容相机可达 100 fps。

官方列出的支持机型（中英文对照）

  • 徕卡 Leica：DMI 系列倒置、DM6 正置、M 系列体视显微镜
  • 尼康 Nikon：TE2000、Ti-E（TiE）、Ti2 倒置显微镜
  • 奥林巴斯 Olympus / Evident：IX81、IX83 倒置，BX61 正置
  • 蔡司 Zeiss：Axio Observer、Axiovert、Axioskop
  • 其他：Prior OpenStand；Z 驱动支持 Prior、Ludl、Thorlabs、PI 压电台

未列出的型号，请提供显微镜型号、相机口规格及现有相机与光源型号，我们向厂家核对后答复。

显微镜升级共聚焦转盘共聚焦加装免激光共聚焦LED 共聚焦徕卡显微镜升级尼康显微镜升级蔡司显微镜升级奥林巴斯显微镜升级体视显微镜共聚焦

轻松且可负担的升级

把十五年的共聚焦经验装进一台装置

Clarity 把 Aurox 十五年的共聚焦显微与光学专长，装进一套高性能共聚焦成像系统。它紧凑、易用、价格友好，为现有荧光显微镜带来免激光共聚焦成像。

索取 Clarity 资料

Clarity 产品

展开查看

配置、软件与规格

以下各节对应英国官网 Clarity 页面中的可展开内容。图库可左右切换，点击图片可放大。

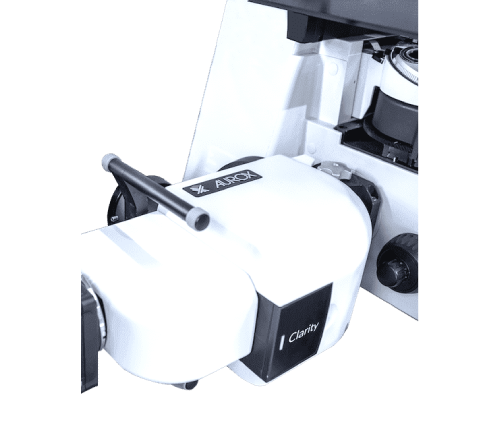

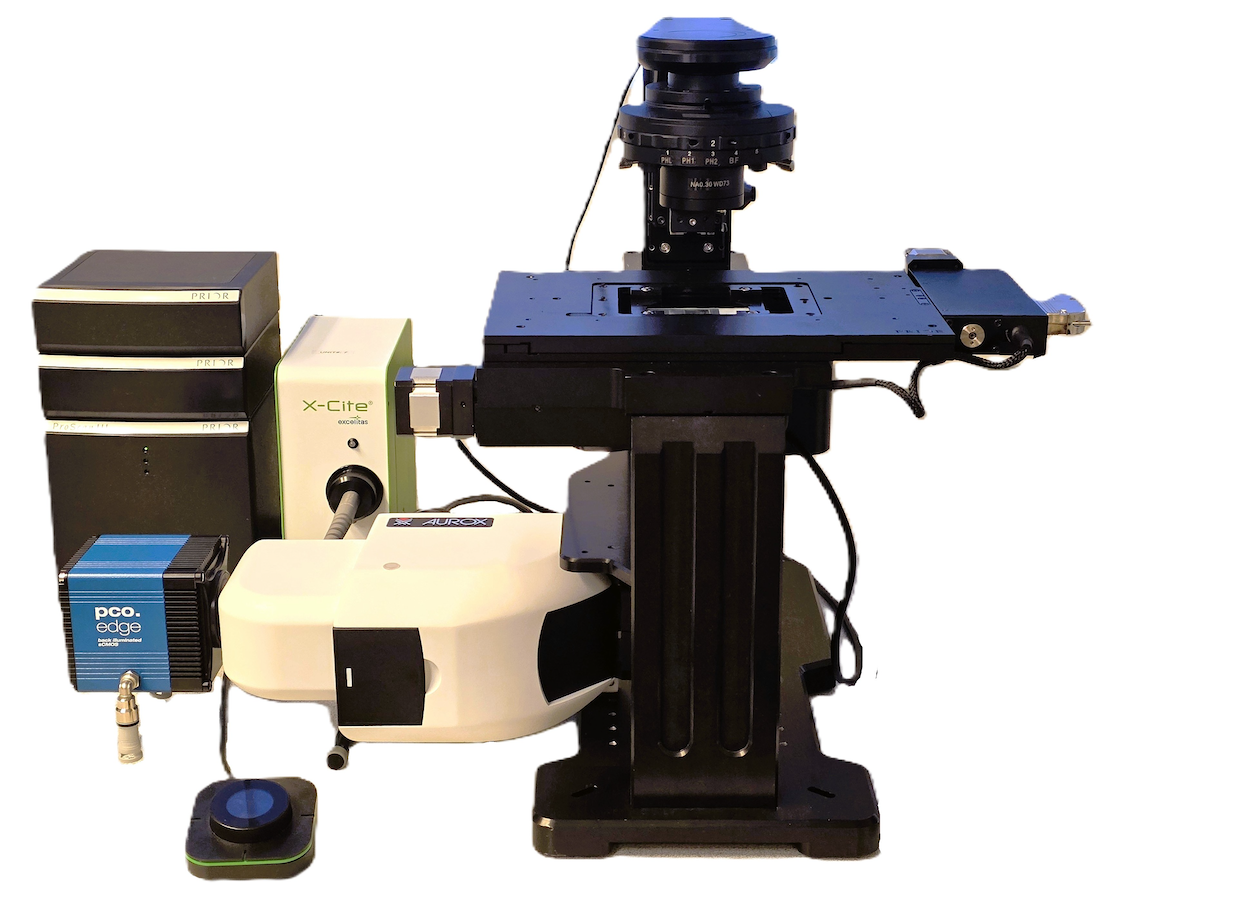

Clarity 安装在显微镜上

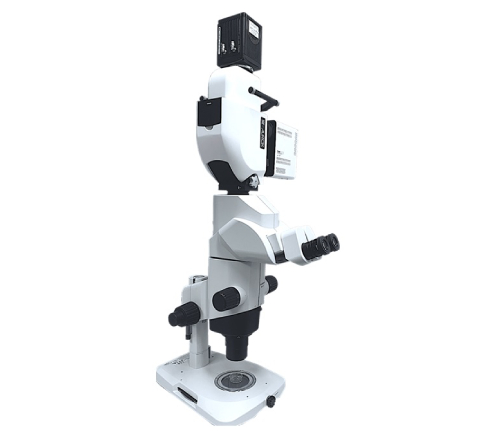

Clarity 侧面

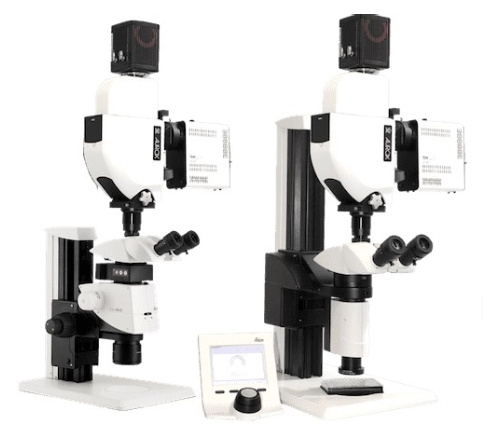

Clarity 接口

Aurox 已获专利的结构光照

Clarity 几乎可以装到任何显微镜上，用 Aurox 已获专利的结构光照与探测技术，快速、简便、以可负担的方式获得高分辨率、高质量共聚焦图像。

Clarity 采用标准显微镜 C 接口，并提供一系列耦合转接件与垫圈，适配各主要厂商的历史机型与新型号。

它极其紧凑：308 × 226 × 135 mm（宽深高），重 6 kg。可安装在正置或倒置显微镜的左侧或右侧相机口。

支持的显微镜与 Z 驱动

Nikon TE2000Nikon TiENikon Ti2Leica DMILeica DM6Leica M StereoOlympus IX81/BX61Olympus IX83Zeiss AxioObserverZeiss AxioVertZeiss AxioSkopPrior OpenStandPrior Z stageLudl MAC (z-drive)Thorlabs MFC1 (z-drive)PI P-721 (piezo z-drive)

技术规格

Clarity 主要规格
工作原理结构光照转盘。三种栅格密度，使切片能力与通量匹配物镜和样品
共聚焦性（PSF）三个扇区提供可调切片强度，使用 1.4 NA 油镜时最薄可达 0.6 μm（FWHM）
宽场旁路可选模式将转盘完全移出成像光路
最短曝光20 ms，或 10 ms（HS）
最高帧率50 fps，至 100 fps（HS）

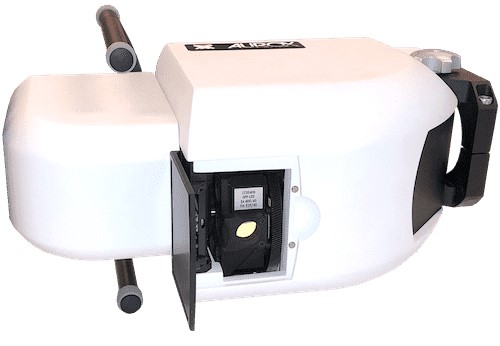

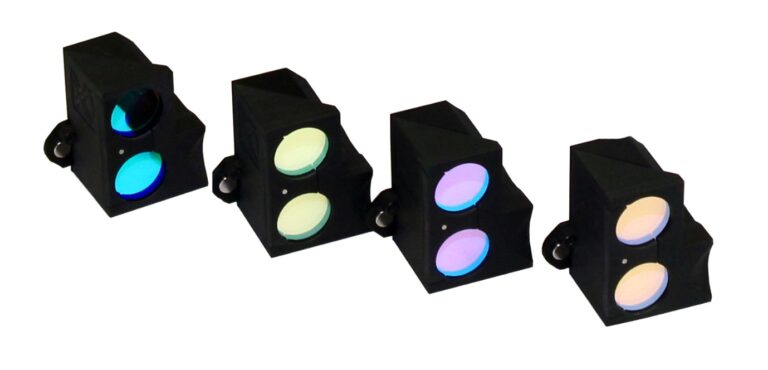

成像通道内部转轮上 4 个用户可更换滤光块
通道切换时间<200 ms
激发范围370–700 nm
发射范围410–750 nm

常见问题

转盘共聚焦升级常见问题（FAQ）

Clarity 通过标准 C 接口安装在正置或倒置显微镜左侧或右侧的相机口，并提供适配各主要厂商机型的耦合件与垫圈。Aurox 官方列出的支持机型包括：尼康 Nikon TE2000、TiE、Ti2；徕卡 Leica DMI、DM6、M 系列体视；奥林巴斯 Olympus（现 Evident）IX81、BX61、IX83；蔡司 Zeiss AxioObserver、AxioVert、AxioSkop；以及 Prior OpenStand。其他机型请把型号和相机口信息发给我们确认。

不需要激光。Clarity 采用结构光照（孔径相关）转盘，面向 LED 与金属卤化物光源设计，使用这类光源时不受激光安全限制，光毒性和光漂白较低、维护简单。“免激光”指不必配激光，并非不能用激光：如果实验需要激光照明，也可通过扩束器把激光扩展为面照明光源接入 Clarity，具体配置请与我们确认。若实验依赖 FRAP、光激活等点扫描式光操控，点扫描共聚焦可能更合适，欢迎先沟通需求。

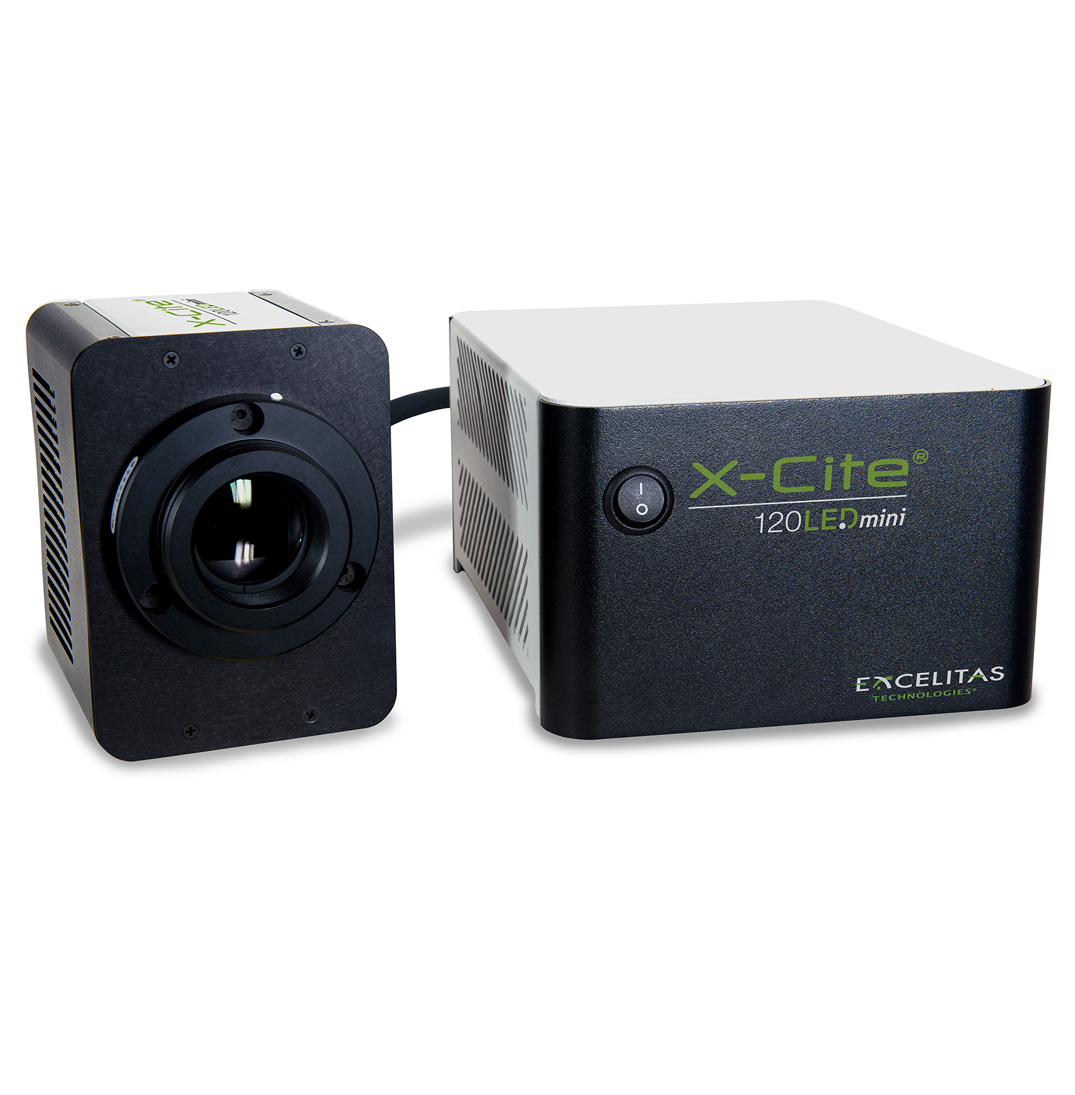

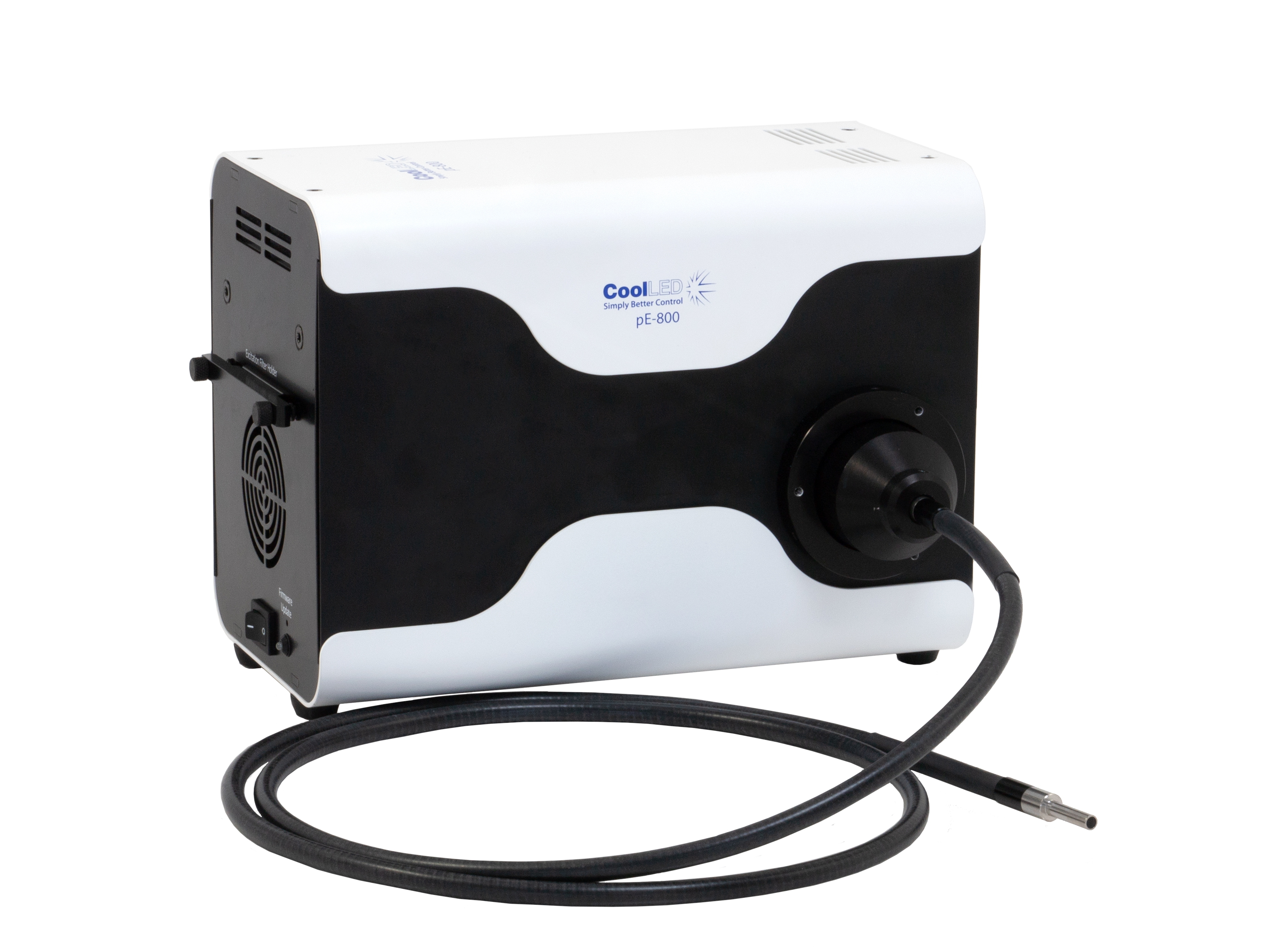

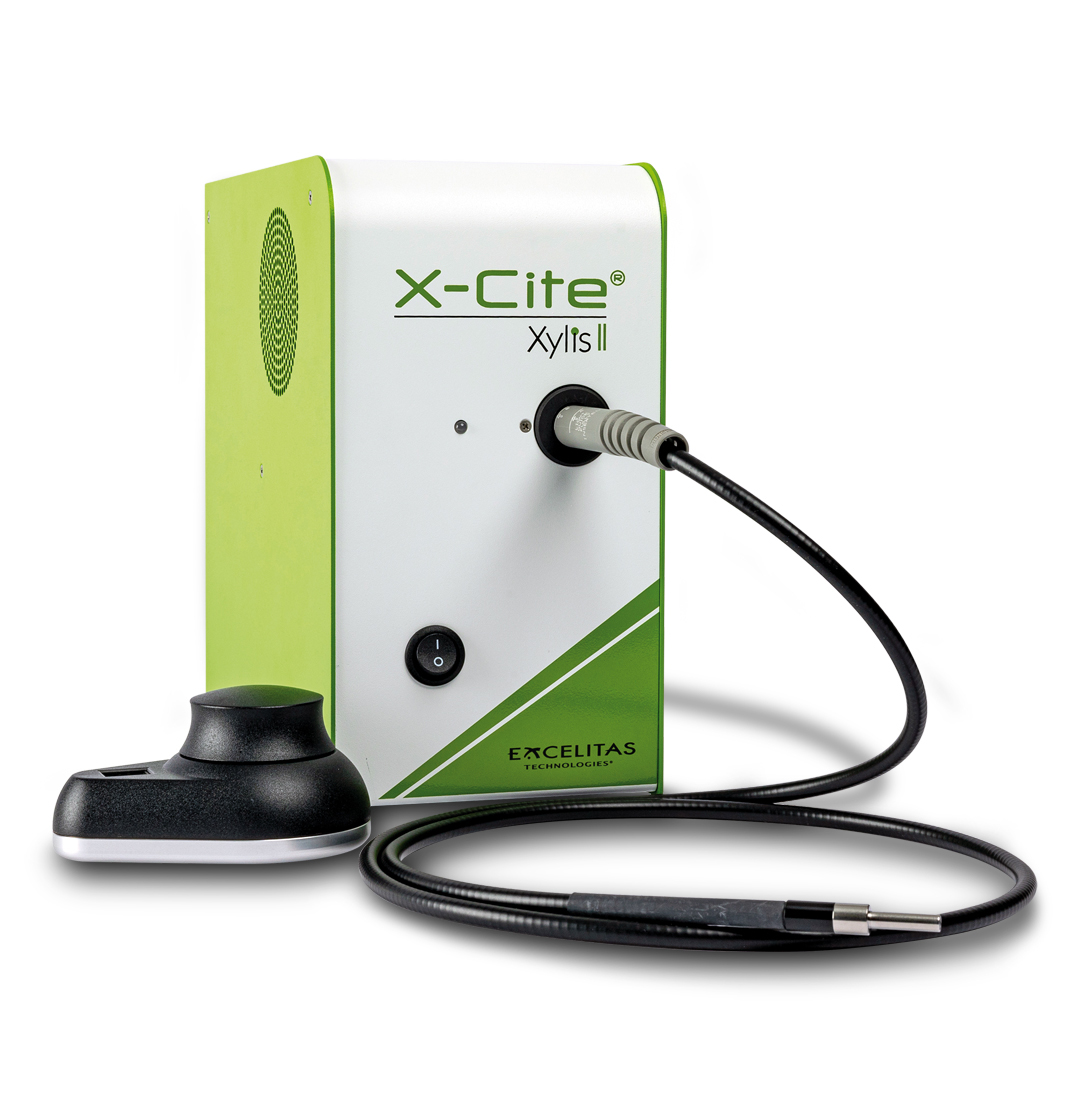

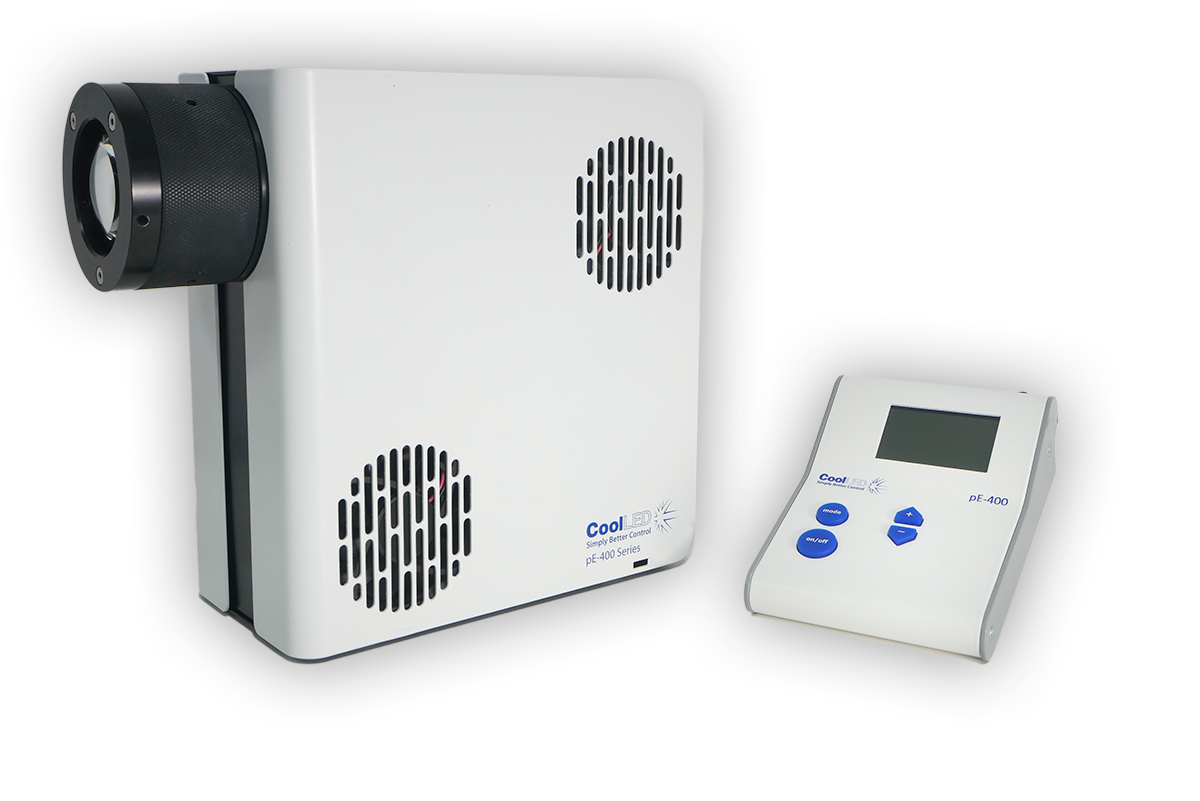

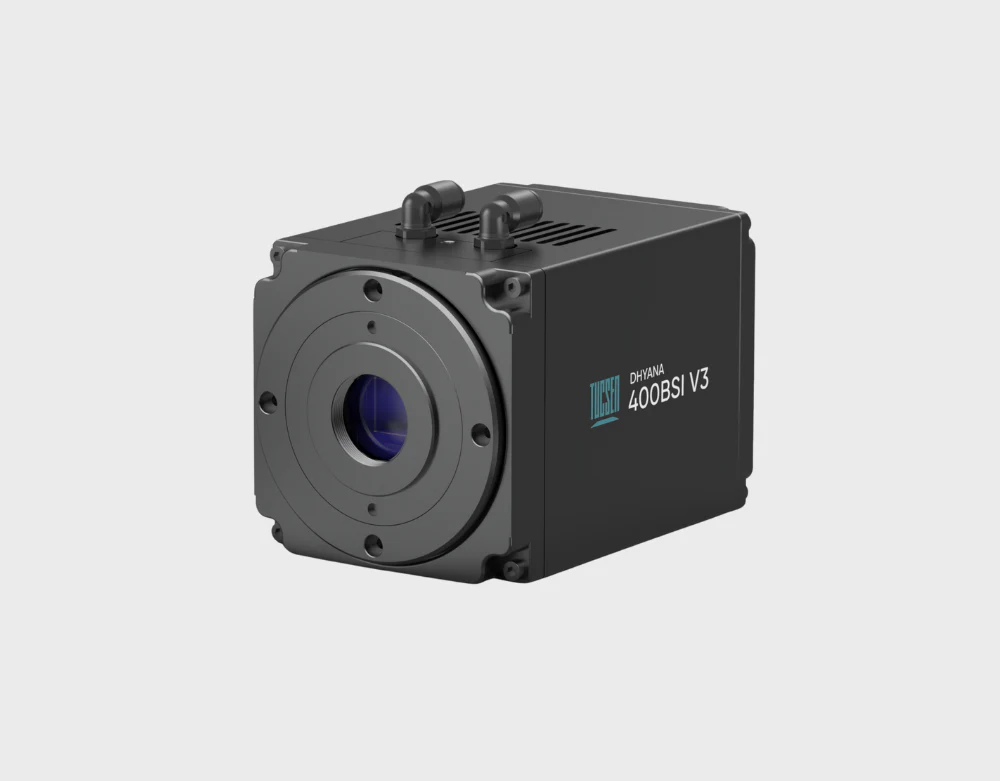

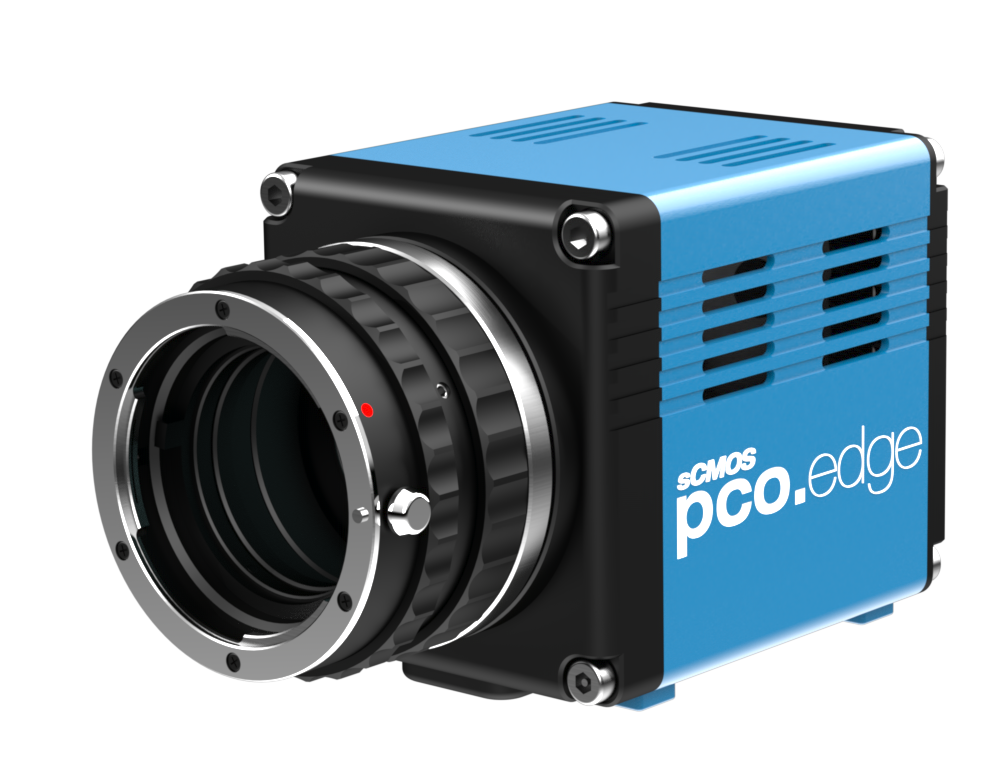

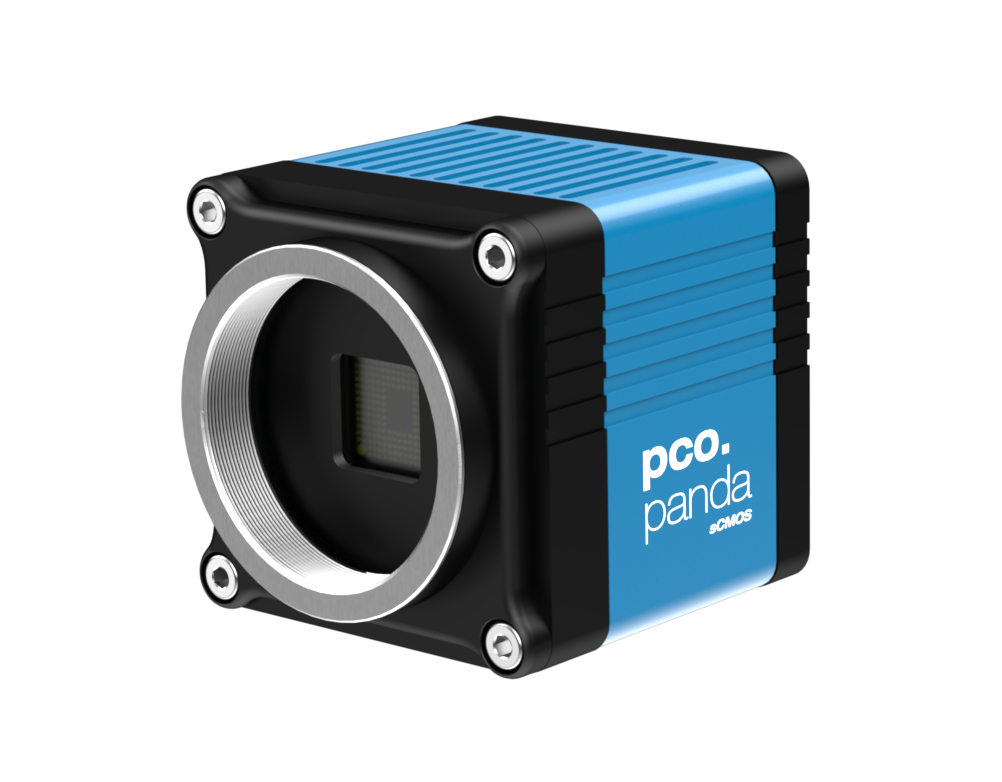

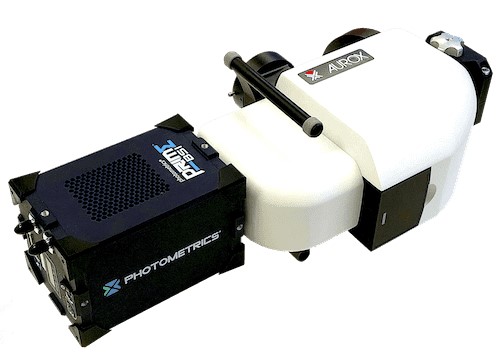

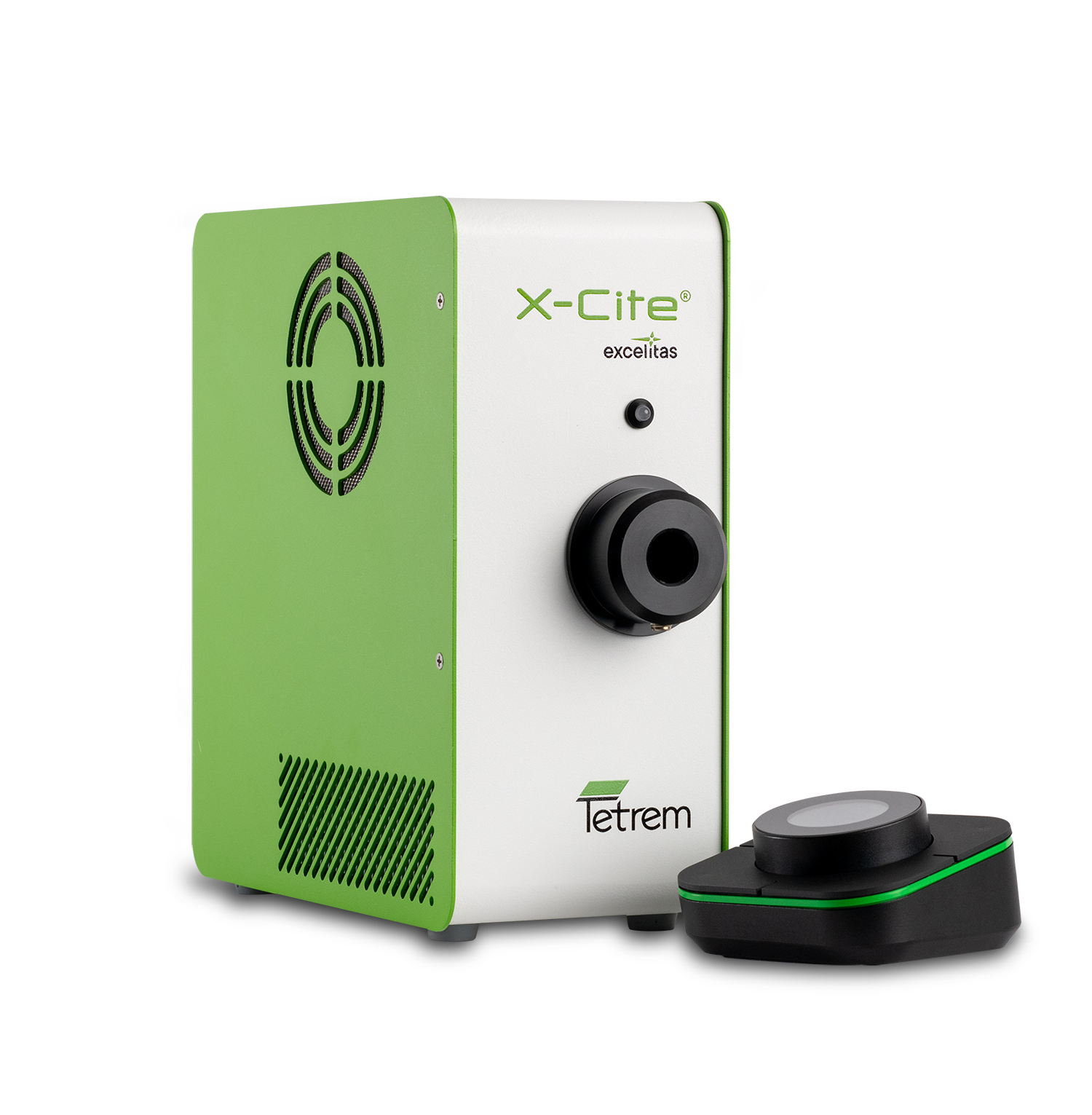

物镜继续沿用，切片能力随物镜数值孔径（NA）提高。相机方面，Clarity 可连接多种 sCMOS 与 CCD 相机，例如 Hamamatsu ORCA-Flash4.0、PCO edge / panda、Photometrics Prime BSI、Andor Zyla、Tucsen Dhyana 等；已有相机请先确认是否在控制软件支持范围内。光源方面，官方支持 X-Cite、Lumencor、CoolLED、Prior 等多款 LED 与金属卤化物光源，已有光源请联系我们确认；激光也可经扩束器接入。滤光使用 Aurox 规格的滤光块，装在模块内置的四位转轮上。

可以。Clarity 的宽场图像与共聚焦图像可同时获取，无需机械切换，便于在同一视野对照；也可以选择将转盘完全移出成像光路的宽场旁路模式。

转盘上有三种栅格密度，对应三档切片强度，使用 1.4 NA 油镜时最薄可达 0.6 μm（FWHM）。最短曝光 20 ms、最高 50 fps；高速版 ClarityHS 配合兼容的高速相机，最短曝光 10 ms、最高 100 fps。激发范围 370–700 nm，发射范围 410–750 nm，通道切换时间小于 200 ms。

请通过联系我们页面留言，提供显微镜型号、相机口规格、现有相机与光源型号以及样品类型，北京欧浩科技会核对兼容性并给出配置建议。如需在样机上用自有样品测试，可提前预约。

以上参数来自 Aurox 官网 Clarity 规格页与 Clarity 产品宣传册；具体配置以厂家确认为准。
